压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性,当过电压出现在压敏电阻的两极间,压敏电阻可以将电压钳位到一个相对固定的电压值,从而实现对后级电路的保护。压敏电阻的主要参数有:压敏电压、通流容量、结电容、响应时间等。

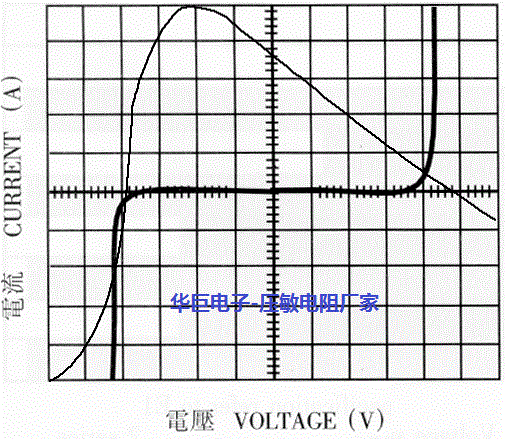

压敏电阻器的导电特性随着施加电压的变化呈非线性变化,它能保护电子线路中的各种元器件 免遭雷电感应过压和操作浪通过压的破坏。氧化锌压敏电阻器已广泛应用于各种通信 设备、家用电器 、工业机械设备的电子控制线路等。压敏电阻直径有:5MM、7MM、10MM、14MM、20MM;电压范围为18V-820V; 品牌有:华巨、爱普科斯、村田、力特。
华巨生产的压敏电阻器是以氧化锌为主要原料制造的半导体电子陶瓷元件。产品具有电压范围宽(18V~1.8KV)、响应速度快(毫微妙级)、抑制浪涌好、能量的吸收能力高、通流容量大、无极性、无续流、寿命长、安装、更换方便等特点,广泛应用于各行各业的电器设备。
压敏电阻的响应时间为ns级,比空气放电管快,比TVS管稍慢一些,一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千pF的数量级范围,很多情况下不宜直接应用在高频信号线路的保护中,应用在交流电路的保护中时,因为其结电容较大会增加漏电流,在设计防护电路时需要充分考虑。压敏电阻的通流容量较大,但比气体放电管小。
压敏电阻的失效模式主要是短路,当通过的过电流太大时,也可能造成阀片被炸裂而开路。压敏电阻使用寿命较短,多次冲击后性能会下降。因此由压敏电阻构成的防雷器长时间使用后存在维护及更换的问题。
氧化锌压敏电阻与被保护的电器设备或者元器件并联使用。当电路中出现雷电过电压或瞬态操作电压VS时,压敏电阻器和被保护的设备及元器件同时承受VS,由于压敏电阻器响应速度很快,它以纳秒级时间迅速呈现优良非线形导电特性,此时压敏电阻器两端电压迅速下降,远远小于VS,这样被保护的设备及元器件上实际承受的电压就远低于过电压VS,从而使设备及元器件免遭过电压的冲击。
电路浪涌和瞬变防护时的电路。对于压敏电阻的应用连接,大致可分为四种类型:
第一种类型是电源线之间或电源线和大地之间的连接,作为压敏电阻器,最具有代表性的使用场合是在电源线及长距离传输的信号线遇到雷击而使导线存在浪涌脉冲等情况下对电子产品起保护作用。一般在线间接入压敏电阻器可对线间的感应脉冲有效,而在线与地间接入压敏电阻则对传输线和大地间的感应脉冲有效。若进一步将线间连接与线地连接两种形式组合起来,则可对浪涌脉冲有更好的吸收作用。
第二种类型为负荷中的连接,它主要用于对感性负载突然开闭引起的感应脉冲进行吸收,以防止元件受到破坏。一般来说,只要并联在感性负载上就可以了,但根据电流种类和能量大小的不同,可以考虑与R-C串联吸收电路合用。
第三种类型是接点间的连接,这种连接主要是为了防止感应电荷开关接点被电弧烧坏的情况发生,一般与接点并联接入压敏电阻器即可。
第四种类型主要用于半导体器件的保护连接,这种连接方式主要用于可控硅、大功率三极管等半导体器件,一般采用与保护器件并联的方式,以限制电压低于被保护器件的耐压等级,这对半导体器件是一种有效的保护。 华巨电子-压敏电阻厂家:www.yamindianzu.com
|
